Cartouche filtrante pour filtration industrielle
La cartouche filtrante est parmi les composants de filtration industrielle les plus couramment utilisés et les plus économiques pour le traitement des liquides de processus ou des effluents. Elles sont placées dans des carters de filtres à cartouche pour une filtration en discontinu ou pour du traitement à haut débit.
K2TEC offre une large gamme de cartouches de filtration, avec une capacité à en créer sur mesure pour répondre aux besoins les plus exigeants de nos clients.
N’hésitez pas à nous contacter pour découvrir comment nos cartouches filtrantes de haute qualité peuvent contribuer à améliorer l’efficacité de votre processus de filtration industrielle.
Découvrez la gamme de cartouches filtrantes K2TEC avec cette présentation vidéo :
MATÉRIAUX
polypropylène, coton, fibres de verre, polyester, nylon, ptfe…
SEUILS DE FILTRATION
de 0,1 à 150µ
FABRICATION
produits standard et sur mesure pour s’adapter à tout carter de filtre
NORMES
conformes aux normes cosmétologiques, alimentaires et pharmaceutiques
La gamme de cartouches filtrantes K2TEC
K2Tec propose une large variété de cartouches filtrantes adaptées à vos besoins spécifiques en matière de filtration industrielle. Chacune des quatre catégories est spécialement conçue en utilisant une variété de médias filtrants et de matériaux différents. Cette approche nous permet de répondre de manière précise aux diverses normes, seuils de filtration et niveaux d’efficacité…

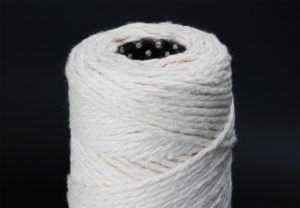

CARTOUCHES FILTRANTES BOBINÉES

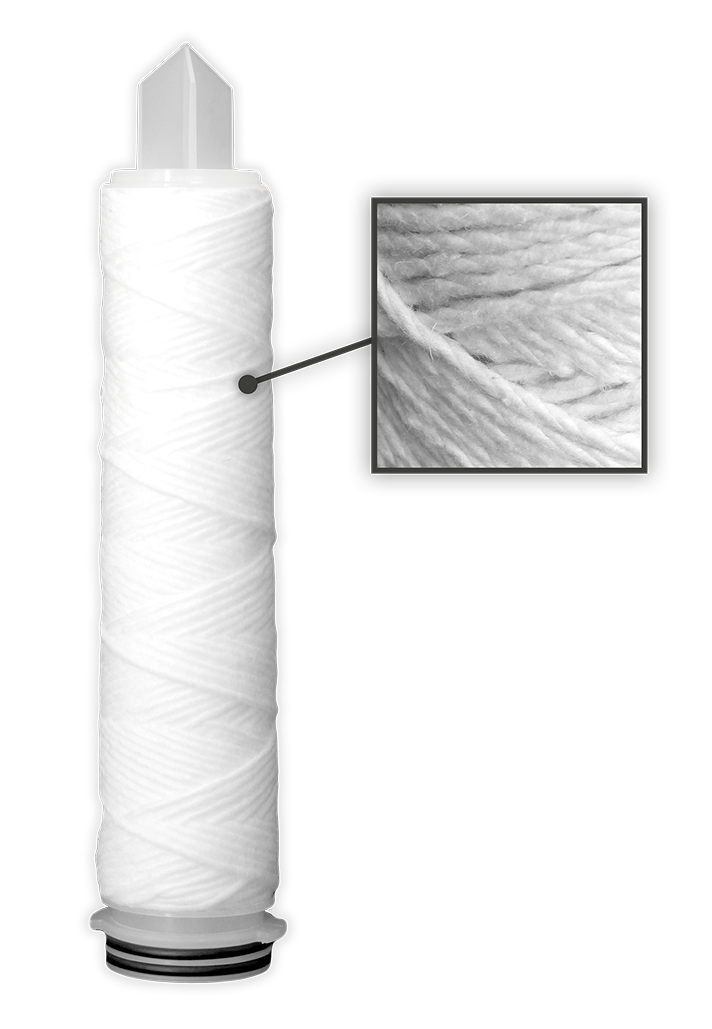

Cartouche filtrante bobinée nominale
La cartouche filtrante bobinée est un élément filtrant simple, robuste et généralement économique. Historiquement, elle a été un choix populaire en raison de sa facilité de mise en œuvre et de sa longue durée de vie.
Ce type de cartouche est fabriqué en enroulant un fil de fibres autour d’une âme centrale, permettant ainsi une rétention progressive d’une grande variété de particules. La diversité des matériaux disponibles et l’absence de liants chimiques garantissent une compatibilité avec de nombreux processus industriels.
En fonction du type de fil utilisé et de la densité d’enroulement de la cartouche de filtration bobinée, vous pouvez obtenir une filtration allant de 1 à 150 microns.
- Matériau disponible : Polypropylène, Coton, Rayonne, Fibre de verre, Polyester, Nylon…
- Dimensions disponibles : De 4″ à 50″
Retour à la gamme de cartouches filtrantes

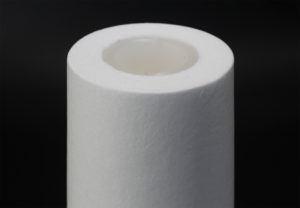

CARTOUCHES FILTRANTES MELTBLOWN
Cartouche filtrante en fibre soufflée - Meltblown économique
La cartouche filtrante meltblown nominale est une solution économique et robuste pour le traitement de liquides à faible viscosité à haut débit. Cette technologie, littéralement « soufflé fondu » permet d’agglomérer des fibres grâce à la chaleur, créant ainsi une structure 100% polypropylène sans recours à la colle ou à des agents liants externes.
Il s’agit d’un produit économique spécialement conçu, avec une efficacité maximale atteignant 80 %. La plage de seuils de filtration est légèrement plus restreinte, allant de 1 à 90 microns.
Les avantages de cette structure incluent une perméabilité très élevée, ce qui permet une filtration de débits importants ainsi qu’une grande capacité de rétention. La cartouche de filtration meltblown économique est ainsi une solution peu couteuse pour divers besoins de filtration.
- Média filtrant : Polypropylène
- Dimensions : De 5″ à 40″
- Conformité : Alimentaire et contact alimentaire FDA disponible en option
Retour à la gamme de cartouches filtrantes
Cartouche filtrante en fibre soufflée - Meltblown nominale
La cartouche filtrante meltblown nominale est une variante de la cartouche meltblown économique. La densité progressive de cette cartouche, de l’extérieur vers l’intérieur, assure une absorption efficace des polluants.
Le processus de thermo-soudage, soigneusement contrôlé, permet d’obtenir des seuils de filtration allant de 0,5 à 150 microns, avec des taux d’efficacité variant de 80 % à 99,90 % en fonction des seuils et des débits recherchés.
La cartouche de filtration meltblown nominale représente ainsi une solution polyvalente pour une filtration efficace des liquides à faible viscosité.
- Média filtrant : Polypropylène
- Dimensions disponibles : De 5″ à 60″
- Conformité :
- Alimentaire & contact alimentaire FDA en option
- Pharmaceutique & USP-XXIII, Classe VI en option
Retour à la gamme de cartouches filtrantes
Cartouche filtrante en fibre soufflée - Meltblown absolue
La cartouche filtrante meltblown absolue est spécialement conçue pour la filtration efficace des liquides industriels, offrant des seuils de filtration absolus (99,9 %) allant de 0,5 à 150 microns. Cette cartouche de filtration est fabriquée à partir de fibres de polyamide thermo-soudées grâce à la technologie meltblown, éliminant ainsi l’utilisation de colles ou d’éléments liants externes.
Le contrôle précis de la densité et du « compactage » des fibres garantit un seuil de filtration avec une efficacité du matériau jusqu’à 99,9%. L’un des principaux avantages de cette structure réside dans son matériau, le polyamide, qui résiste particulièrement bien aux environnements basiques ainsi qu’à de nombreux solvants, couramment utilisés dans les vernis et les peintures.
Comme toutes les cartouches de ce type, elle assure une filtration graduelle et progressive, tout en offrant une excellente perméabilité.
- Média filtrant : Polypropylène et Polyamide
- Dimensions : De 9″ à 40″
- Conformité :
- Alimentaire & contact alimentaire FDA en option
- Pharmaceutique & USP-XXIII, Classe VI en option
Retour à la gamme de cartouches filtrantes
Cartouche filtrante en fibre soufflée - Meltblown absolue en Nylon
La cartouche filtrante meltblown absolue en nylon est spécifiquement conçue pour répondre aux besoins des applications où l’utilisation d’éléments filtrants en polypropylène s’avère inappropriée en raison de problèmes de compatibilité chimique, de faible résistance aux contraintes mécaniques ou aux chocs thermiques. Cette cartouche est soumise à un contrôle rigoureux de la densité et du « compactage » du thermo-soudage.
Elle offre des seuils de filtration absolue (99,9 %) allant de 5 à 125 microns, ce qui en fait une solution polyvalente pour diverses exigences de filtration. Parmi les avantages de cette structure, on peut mentionner une filtration graduelle et progressive de l’extérieur vers l’intérieur, une excellente perméabilité permettant de traiter des débits élevés, ainsi qu’une grande capacité de rétention.
Cette cartouche de filtration est la solution idéale pour des performances de filtration optimales dans des environnements exigeants.
- Média filtrant : Nylon
- Dimensions disponibles : De 5″ à 60″
Retour à la gamme de cartouches filtrantes

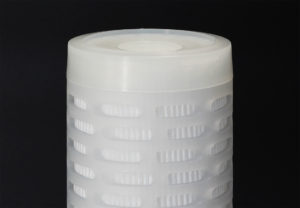

CARTOUCHES FILTRANTES PLISSÉES

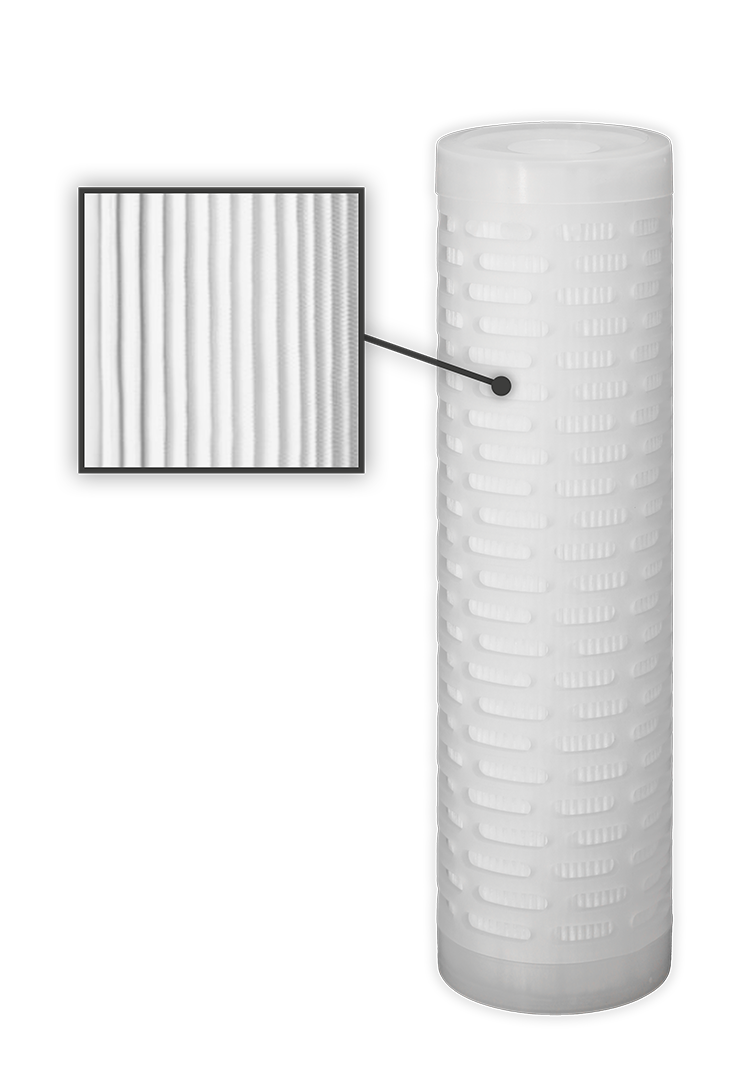

Cartouche filtrante plissée - Industrielle absolue
Les cartouches filtrantes plissées industrielles sont des éléments filtrants hautement performants, construits avec un support en polypropylène offrant une grande résistance mécanique, thermique et chimique.
Elles sont disponibles avec trois médias filtrants adaptés à diverses applications : polypropylène (compatibilité chimique), polyester (perméabilité élevée) et borosilicate (efficacité pour la filtration des substances organiques).
Ces cartouches offrent des seuils de filtration absolue de 99,9 %, couvrant une plage allant de 0,6 à 80 microns. Elles conviennent à la pré-filtration, la filtration, la clarification et le polissage, avec une longue durée de vie grâce à leur plissage optimisé et leur grande surface filtrante.
Les cartouches plissées industrielles sont le choix idéal pour des performances de filtration exceptionnelles, qu’il s’agisse de protection des cartouches à membrane ou de filtration finale.
- Média filtrant : Polypropylène, Polyester, Borosilicate
- Dimensions disponibles : De 10″ à 40″
- Conformité : Alimentaire et contact alimentaire FDA disponible en option
Retour à la gamme de cartouches filtrantes

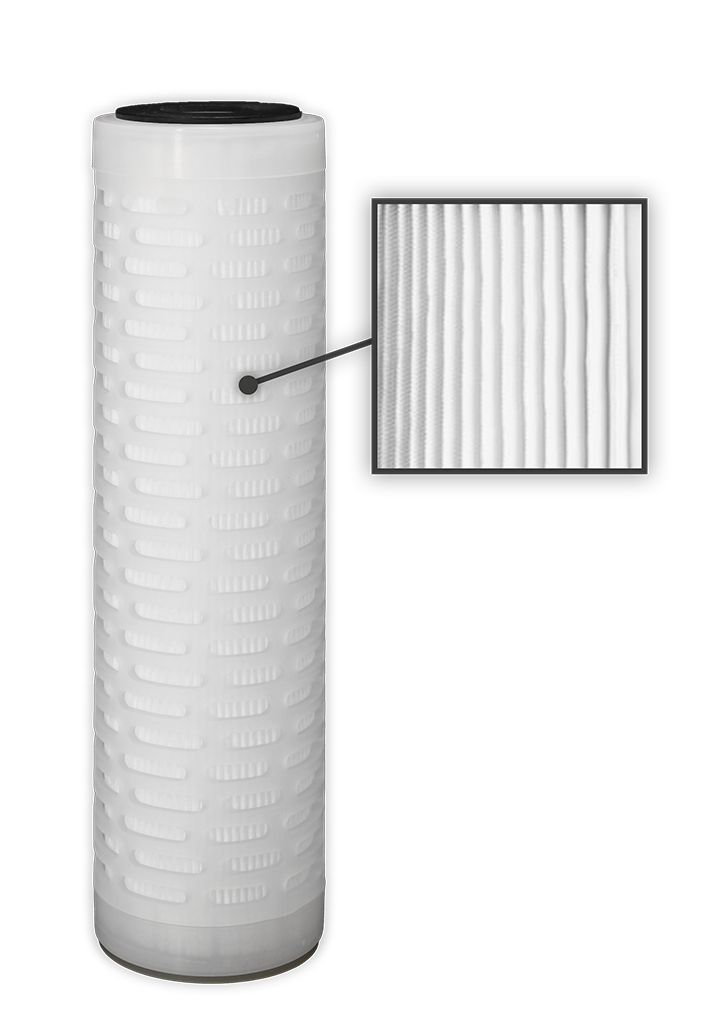

Cartouche filtrante plissée - Pré-filtration absolue
La cartouche filtrante plissée dédiée à la pré-filtration est constituée d’un média filtrant et d’un support en polypropylène, offrant une exceptionnelle résistance mécanique, thermique et chimique.
La cartouche de filtration plissée dédiée à la pré-filtration offre un seuil de filtration de 0,5 à 50 microns, idéal pour des opérations telles que la pré-filtration, la clarification, le polissage et la filtration finale. Dotée d’un plissage optimisé et d’une vaste surface filtrante, elle affiche une durabilité exceptionnelle. Sa membrane en polypropylène garantit un taux de rétention absolu de plus de 99 % au seuil de filtration spécifié.
- Média filtrant : Polypropylène
- Dimensions disponibles : De 5″ à 40″
Retour à la gamme de cartouches filtrantes
Cartouche filtrante plissée - Grand format
La cartouche filtrante grand format a été conçue pour se monter en lieu et place des poches filtrantes dans les corps de filtre à poche type KBF.
Les quatre avantages principaux de cette technologie sont :
- Une augmentation jusqu’à un coefficient de 10 de la surface filtrante par rapport à une poche
- Une diminution importante de la perte de charge grâce à l’augmentation de surface
- Un seuil de filtration possible plus fin et plus efficace que les poches
- Une capacité de rétention des impuretés augmentée de façon importante
Sur ce type de cartouche de très grande capacité, l’opération de maintenance reste aussi simple et aisée que sur une poche. A savoir une ouverture de couvercle et une sortie rapide et direct d’un seul élément filtrant.
C’est également une alternative économique et d’une grande simplicité aux carters multi- cartouches.
Retour à la gamme de cartouches filtrantes

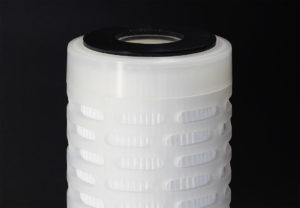

CARTOUCHES PLISSÉES ALIMENTAIRE ET PHARMA

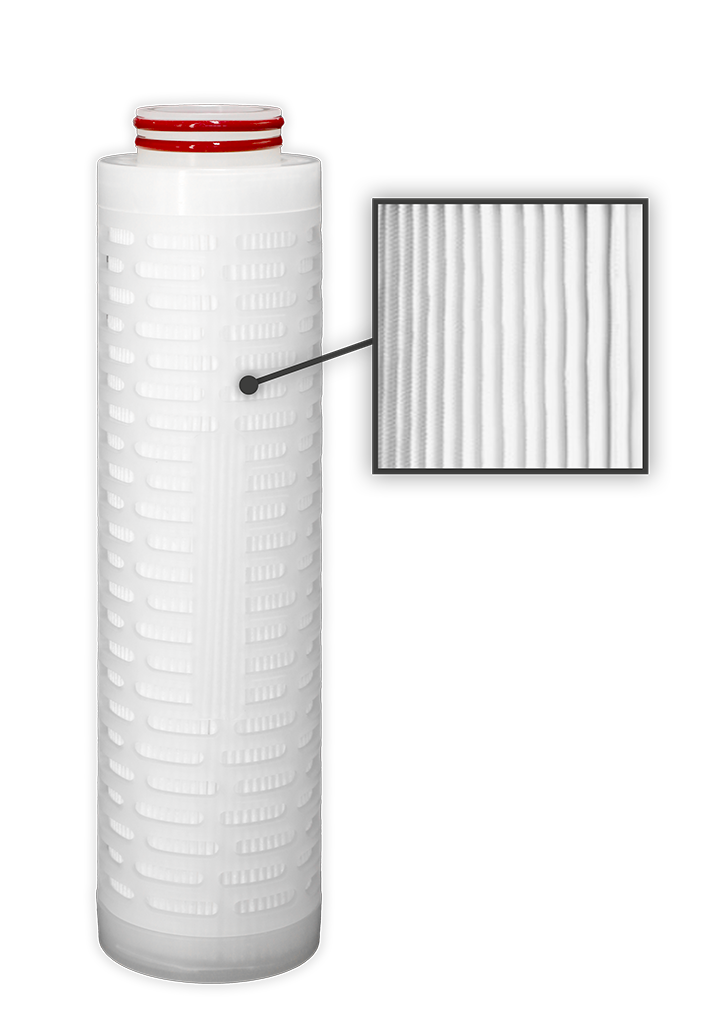

Cartouche filtrante plissée Alimentaire et Pharmaceutique
La cartouche filtrante plissée pharma est la référence ultime en matière de filtration pour l’industrie alimentaire et pharmaceutique. Dotée d’un média filtrant et d’un support en polypropylène, elle offre une résistance exceptionnelle face aux contraintes mécaniques, thermiques et chimiques. Sa membrane en polypropylène, chimiquement inerte, assure une filtration sans transfert, même en présence de protéines colloïdales, d’arômes ou de colorants.
Avec un seuil de filtration de 0,6 à 40 microns et un plissage optimisé, cette cartouche garantit une longévité supérieure à la plupart des modèles conventionnels. Elle affiche un taux de rétention absolu de plus de 99,98 % au seuil de filtration spécifié et répond aux normes de qualité ISO 9001 européennes.
La cartouche de filtration plissée Pharma incarne l’excellence en matière de filtration des liquides. Fabriqué en chambre blanche, elle bénéficie d’une traçabilité unitaire complète grâce à un QR code.
Elles sont idéales pour la pré-filtration et la filtration finale dans l’industrie pharmaceutique (solutions, sérums, sirops), l’agro-alimentaire (boissons, vins, bières) et la cosmétique (parfums, bains de bouche).
- Média filtrant : Polypropylène
- Dimensions disponibles : De 2″ à 40″
Retour à la gamme de cartouches filtrantes
Cartouche filtrante plissée alimentaire et pharma - Stérilisante nylon absolue
La cartouche filtrante plissée stérilisante en nylon offre une solution de filtration haut de gamme pour l’industrie alimentaire et pharmaceutique.
Elle est conçue avec un média filtrant en Nylon 66 et une interface en polypropylène, offrant une résistance mécanique, thermique et chimique exceptionnelle. La membrane hautement hydrophile et la grande surface de filtration garantissent une longue durée de vie et une filtration autonome.
Avec des seuils de filtration allant de 0,2 à 50 microns, ces cartouches conviennent parfaitement à la pré-filtration et au polissage de divers produits tels que les produits pharmaceutiques, les substances biologiques, les produits chimiques, les solvants, les parfums, les bains de bouche, l’eau, le vin, la bière et d’autres boissons.
De plus, les cartouches plissées en nylon peuvent être stérilisées à la vapeur ou à l’autoclave pour répondre aux normes de sécurité les plus strictes.
- Média filtrant : Nylon 66
- Dimensions disponibles : De 5″ à 40″
Retour à la gamme de cartouches filtrantes
Embouts des cartouches filtrantes
Grâce à différents embouts, nos cartouches filtrantes peuvent s’adapter à tout carter de filtre afin de répondre à une grande variété d’applications en matière de filtration industrielle. Chaque embout de fixation peut être conçue avec différents matériaux pour s’adapter au mieux aux normes de filtration, aux seuils et aux niveaux d’efficacité requis pour votre application.
